Bostadshus och uthus med carport
Projektet omfattade ett nytt bostadshus i trä tillsammans med ett uthus och en carport, alla grundlagda med platta på mark. Byggnadsdelarna har olika användning och därmed olika krav, och allt behövde samordnas i ett gemensamt konstruktionsunderlag.

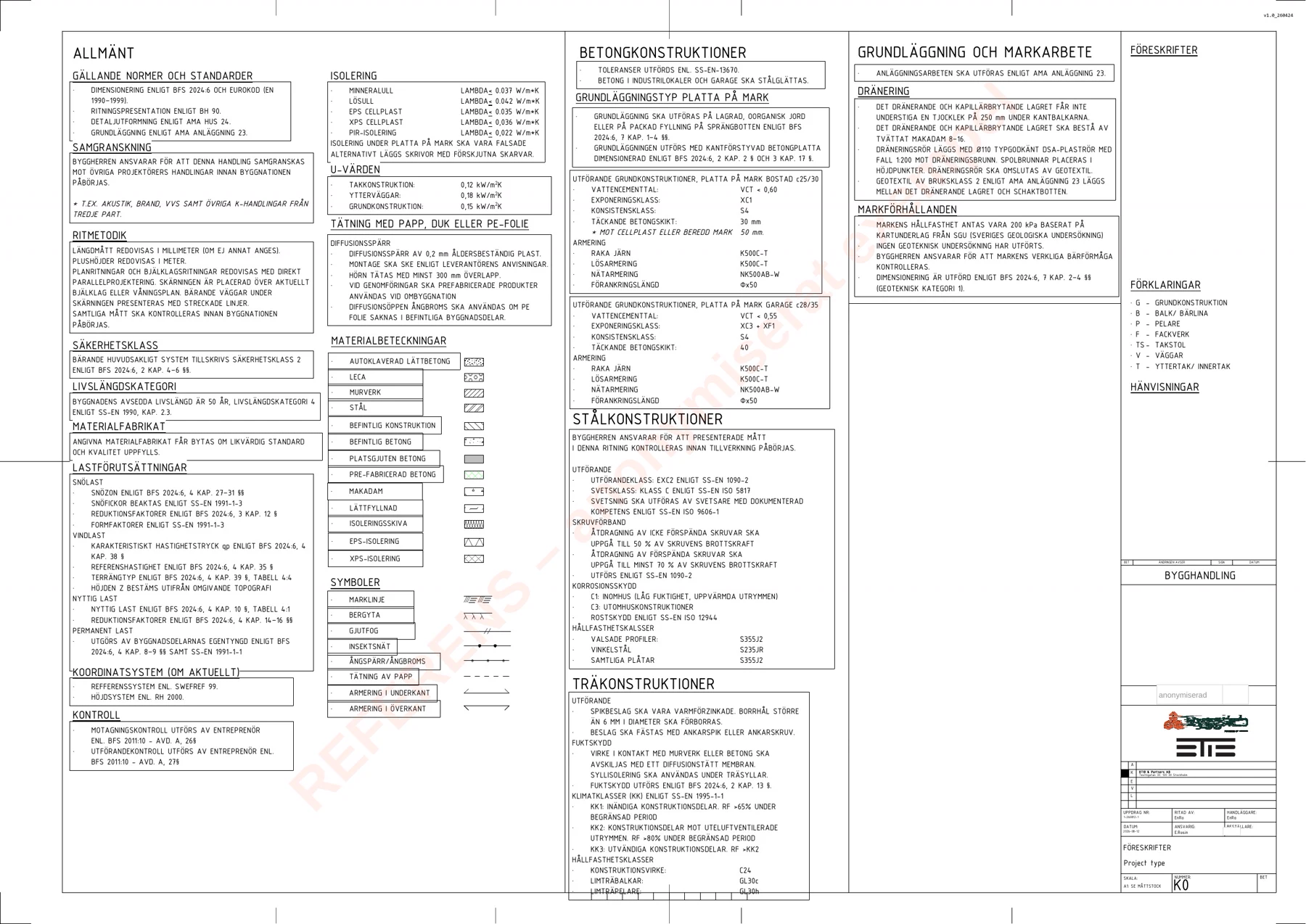

BTIB tog fram kompletta konstruktionsritningar för hela projektet, från grundläggning till takkonstruktion. Föreskrifterna samlar lastförutsättningar, materialkrav och utförandekrav för betong, stål och trä.

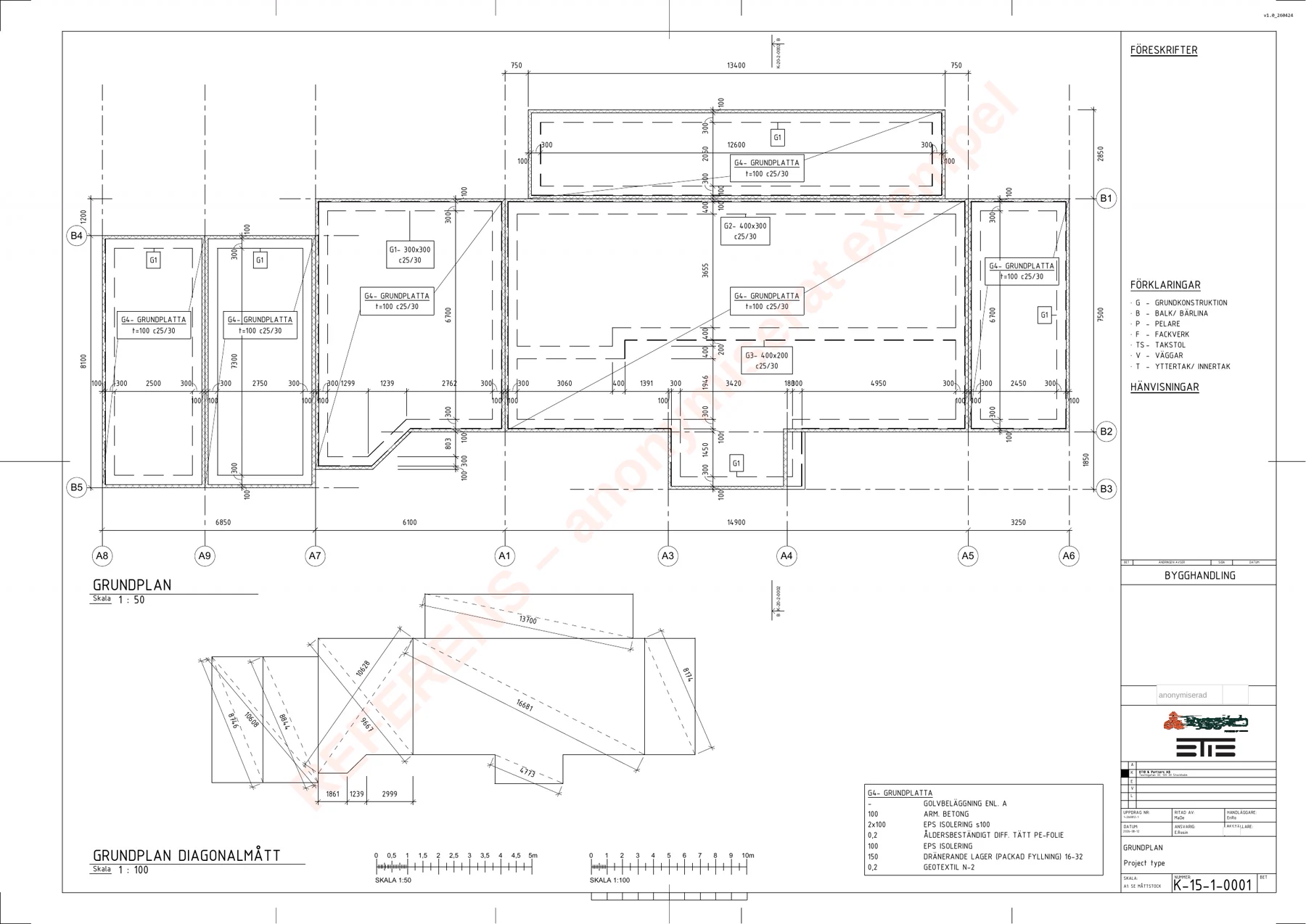

Grundplanen redovisar kantförstyvade plattor med isolering och dränering. Den innehåller också diagonalmått, som gör utsättningen på plats enklare och säkrare. Bostaden och de mer utsatta garagedelarna har olika betongkvaliteter och exponeringsklasser.

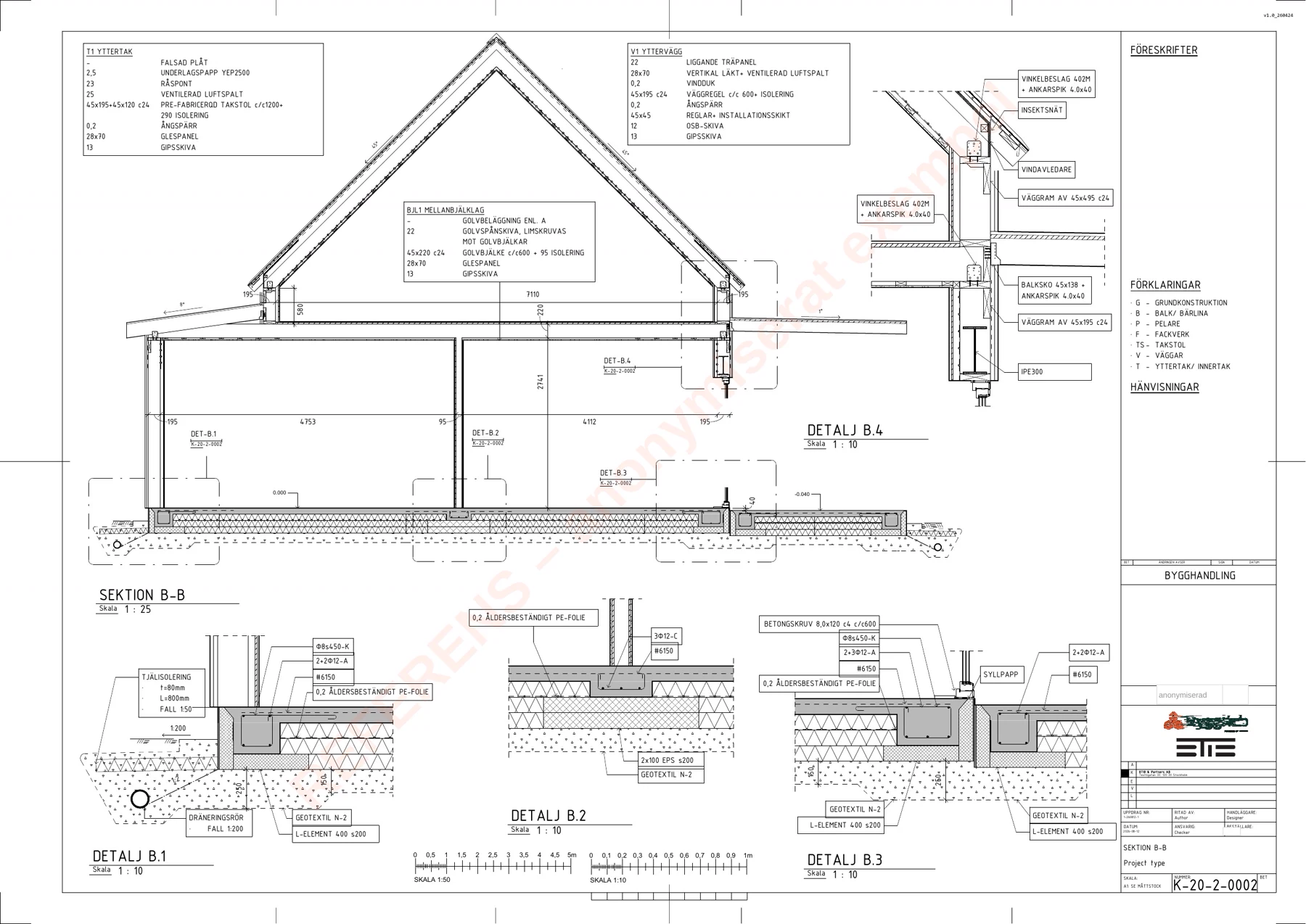

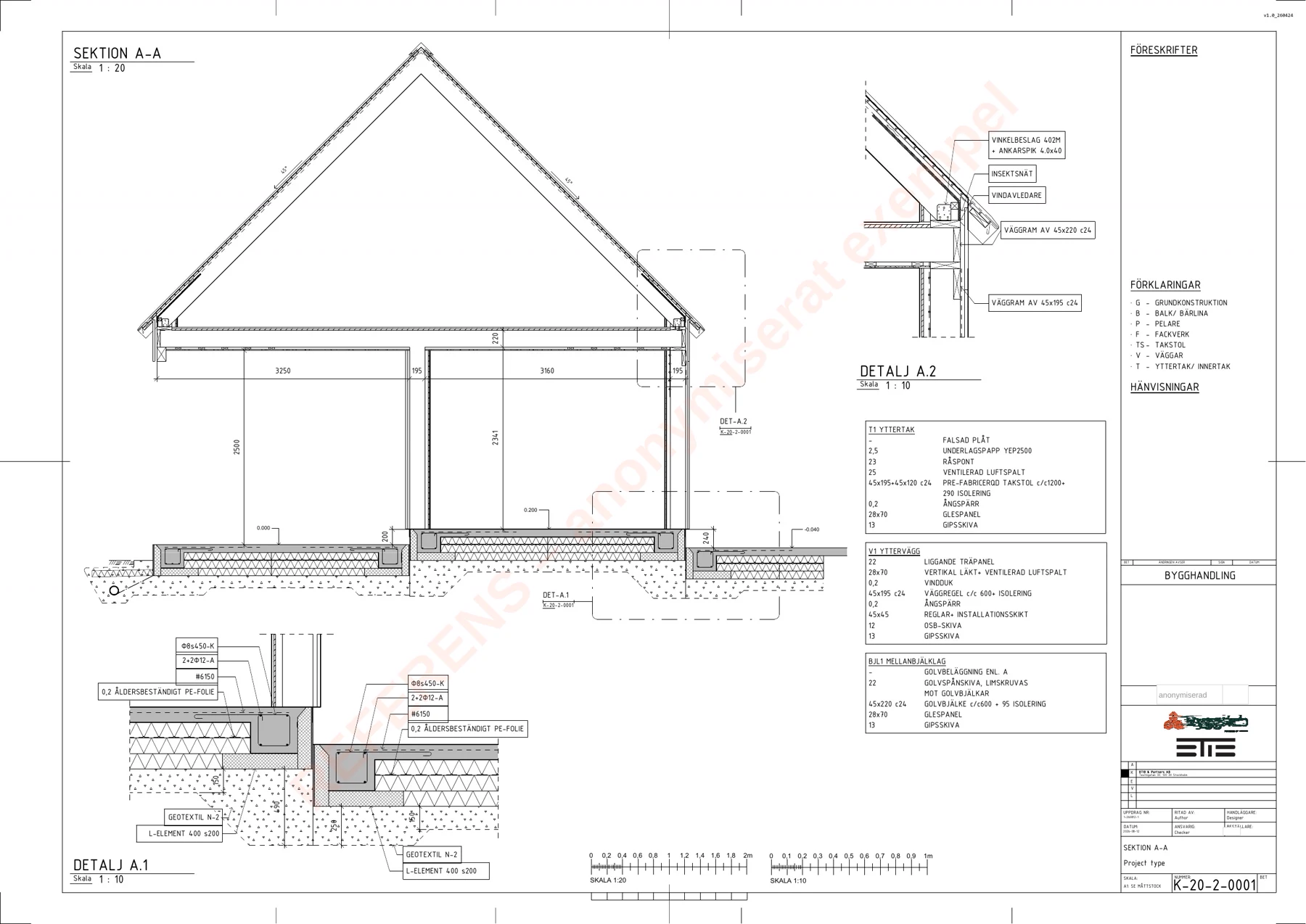

Sektionerna visar ytterväggar, mellanbjälklag och prefabricerade takstolar. Detaljerna redovisar anslutningen mellan platta och vägg, takfoten och en stålbalk (IPE300) där ett större spann behövde tas upp. Handlingen levererades som bygghandling.
