Takkupa på kataloghus
Ägarna till ett kataloghus ville bygga en ny takkupa för att skapa mer användbar yta på övervåningen. Det krävde att delar av den befintliga takstolskonstruktionen öppnades upp, vilket påverkar hur lasterna från taket förs ned genom huset.
BTIB tog fram konstruktionsritningar som redovisar hur kupan byggs in i det befintliga taket. Ritningarna visar också hur de kvarvarande takstolarna förstärks för att klara de nya lasterna.

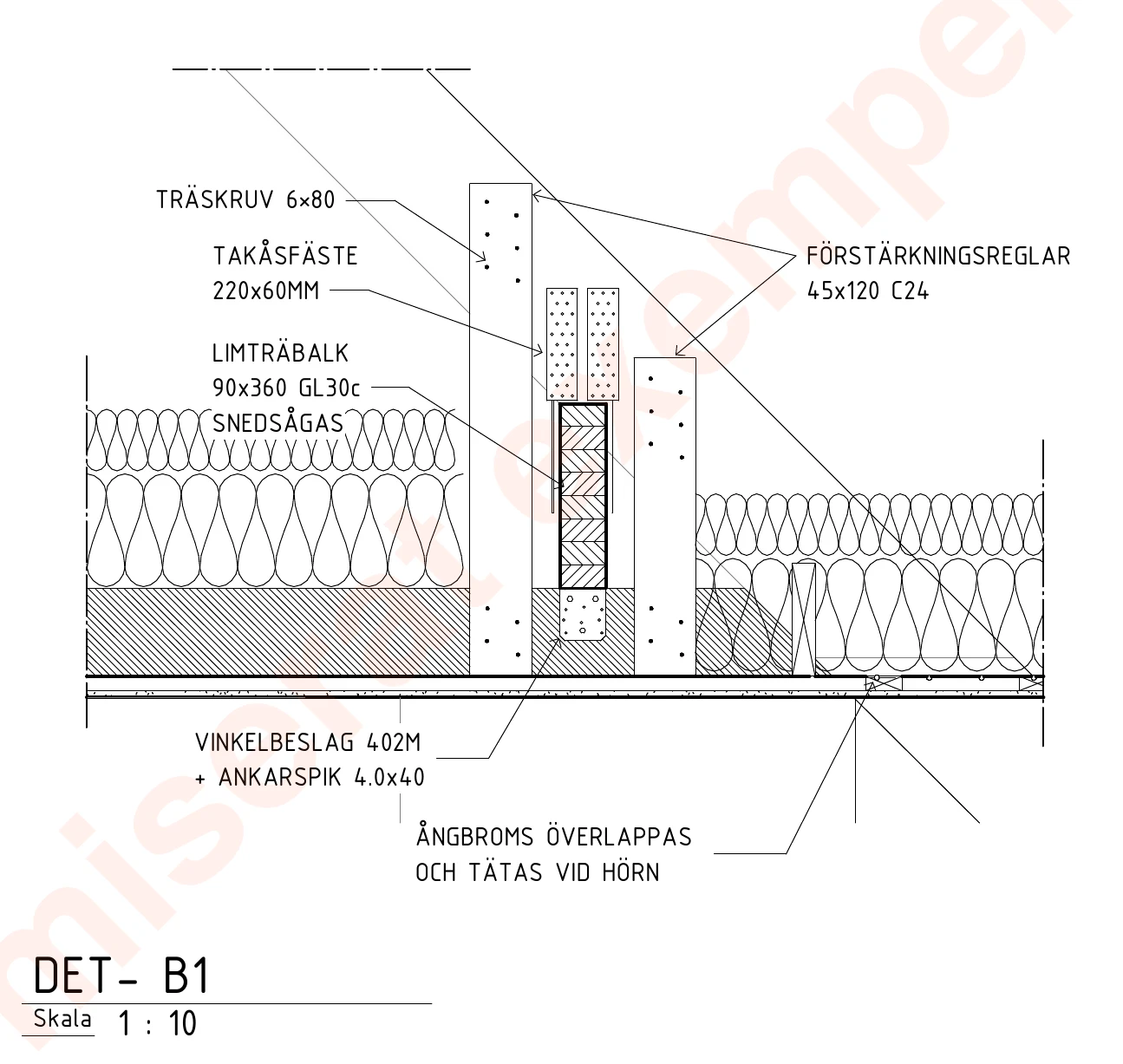

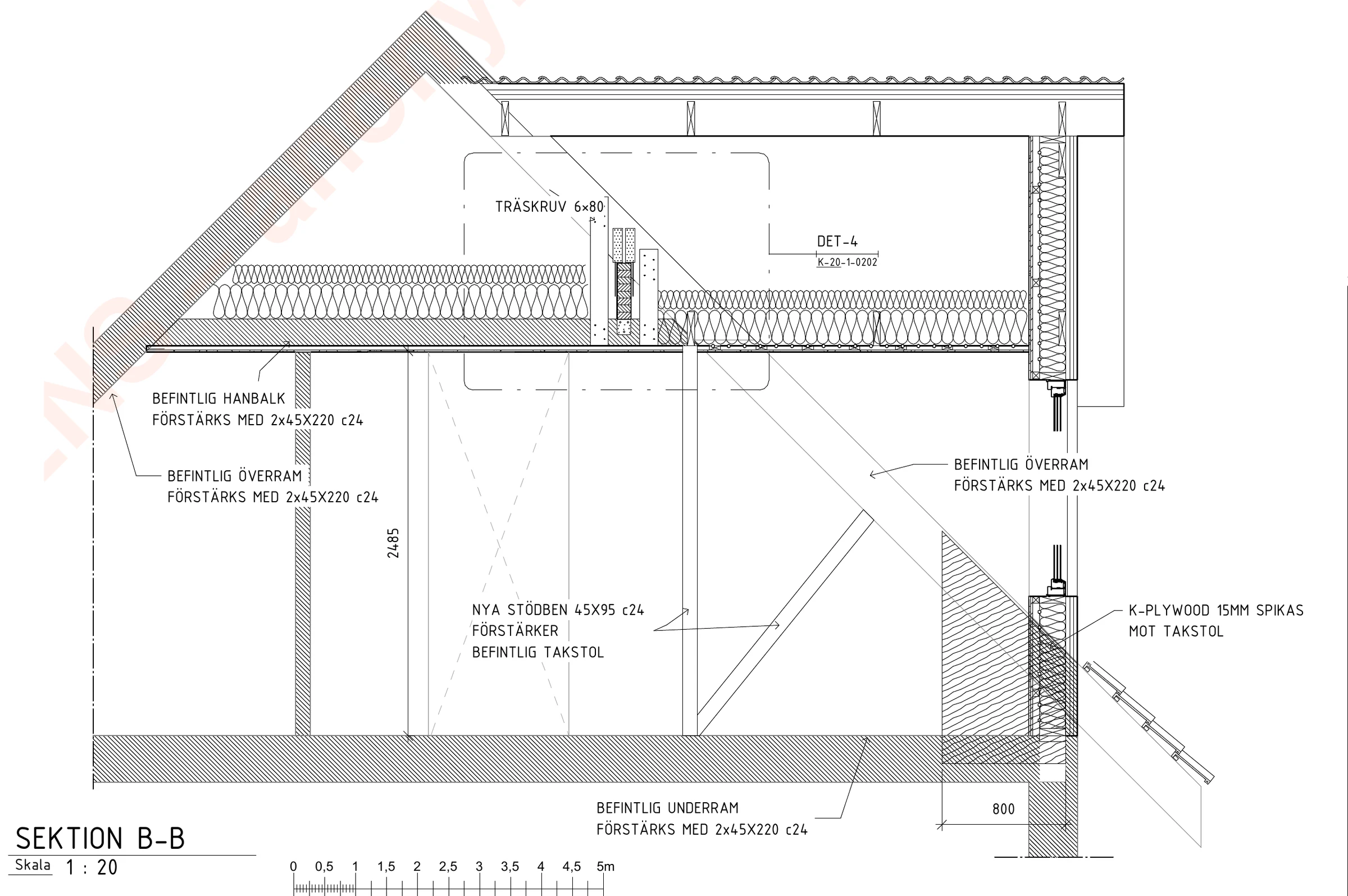

Befintliga takstolar på ömse sidor om kupan förstärks med 45x220-reglar, och en ny bärlina i limträ tar upp lasten där takstolarna bryts. Överram, underram och hanbalk förstärks, och nya stödben kompletterar den befintliga konstruktionen. Vid kupans nock ansluts en snedsågad limträbalk med takåsfästen.

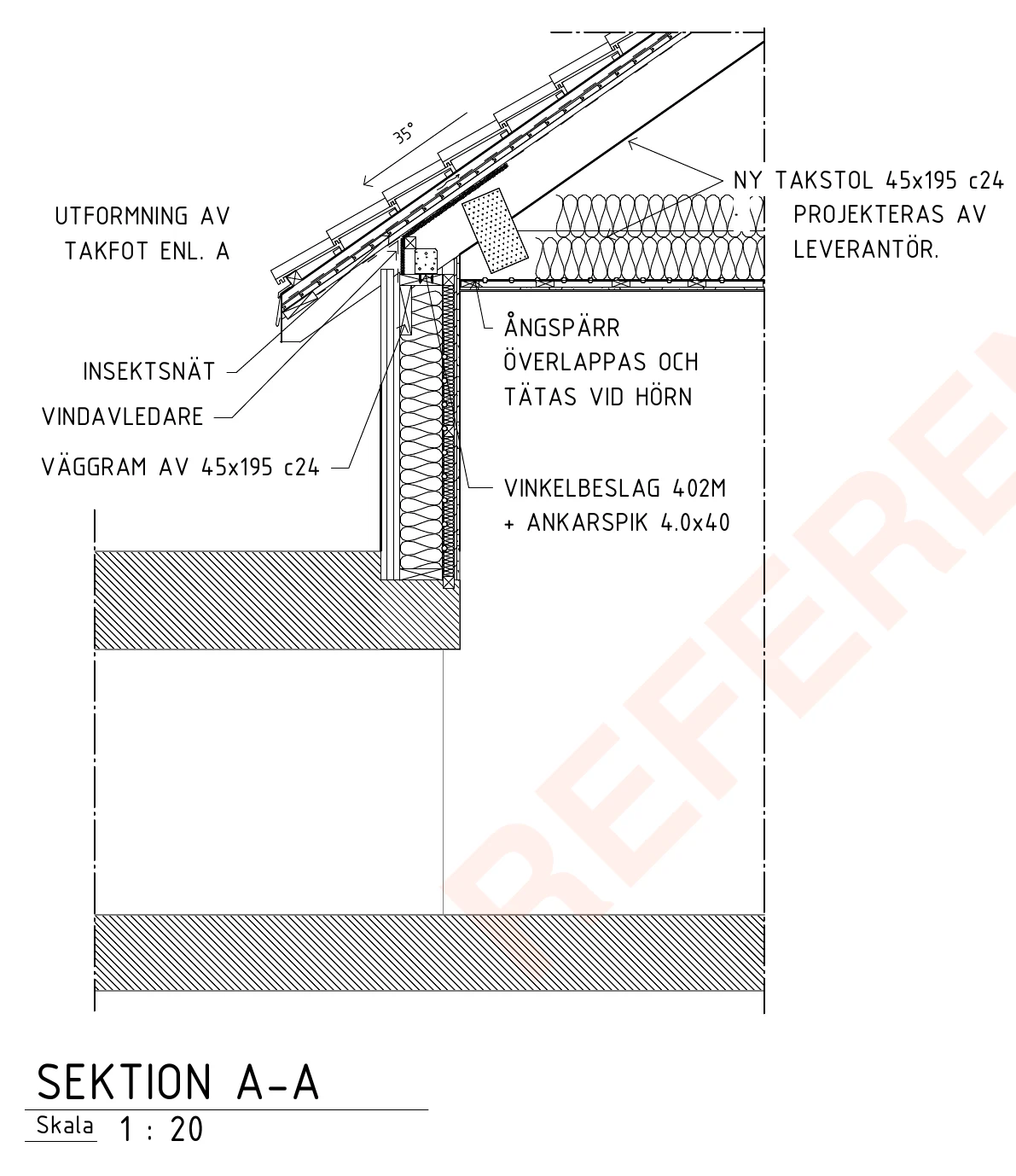

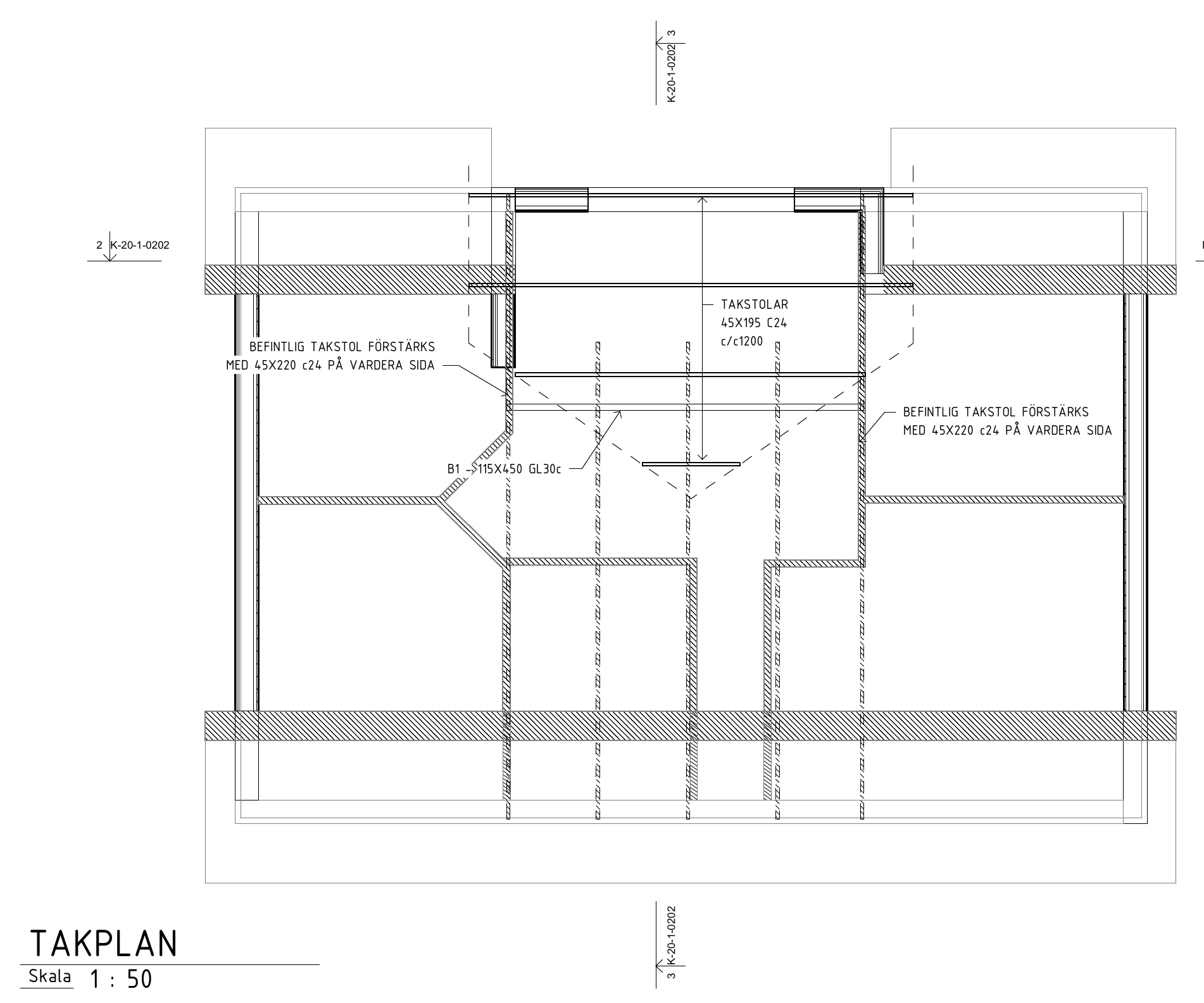

Handlingen omfattar föreskrifter med lastförutsättningar, takplan, sektioner och detaljer. Den levererades som bygghandling, så att byggaren hade ett komplett underlag för montaget.
