Nybyggnation av LSS-boende i ett plan
Projektet gällde en ny vinkelbyggnad i ett plan med flera lägenheter, grundlagd med platta på mark och med stomme i trä. Lägenheterna ligger vägg i vägg. Därför ställdes krav på både brand- och ljudavskiljning, med väggar i klass upp till REI60 och 52 dB. Samtidigt skulle ytterväggarna kunna levereras som prefabricerade block.

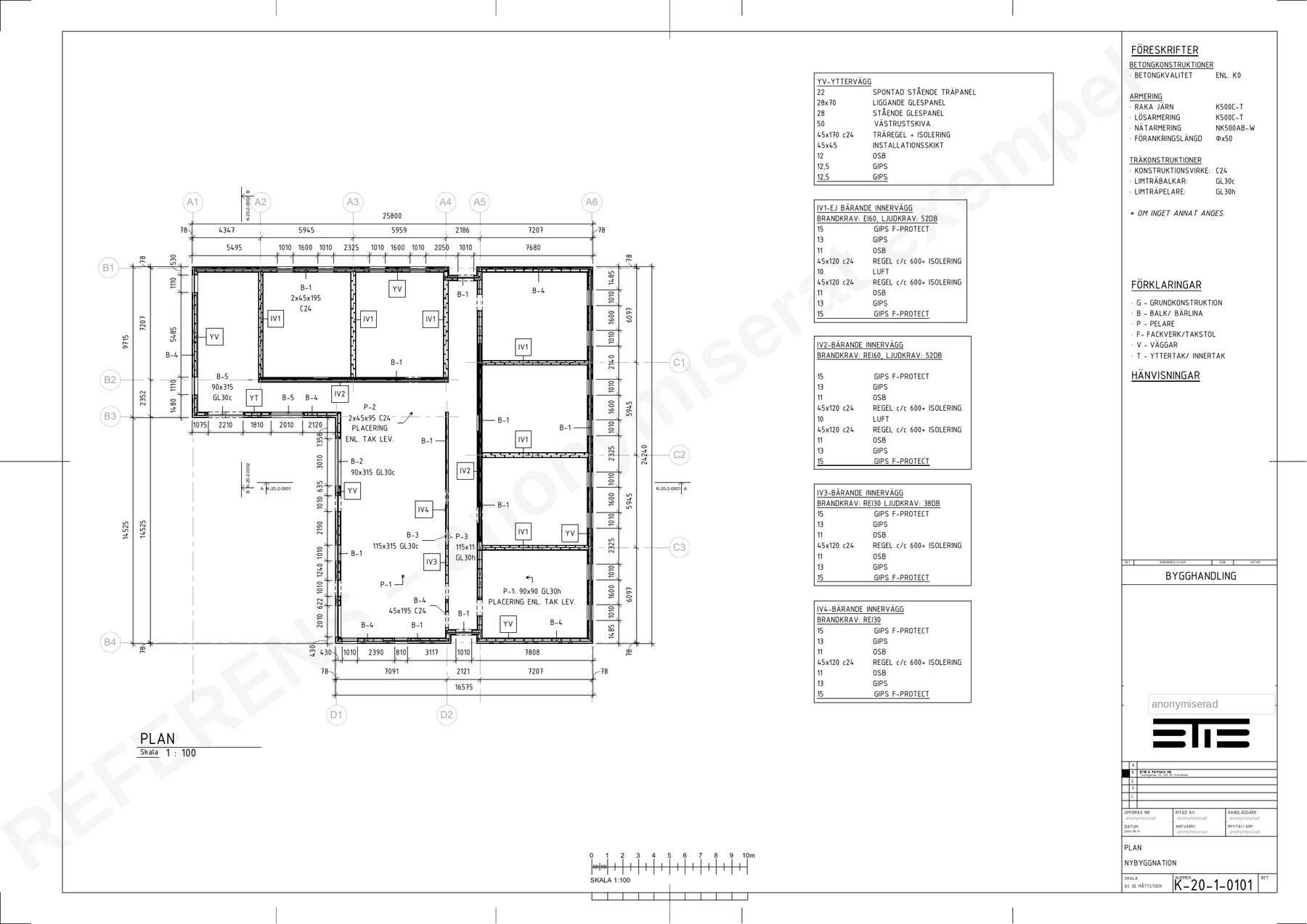

BTIB tog fram en bygghandling som samlar grundläggning, stomme och tak i ett gemensamt underlag. Planen redovisar alla väggtyper med brand- och ljudkrav, balkar och pelare i limträ samt hur ytterväggsblocken förankras mot plattan.

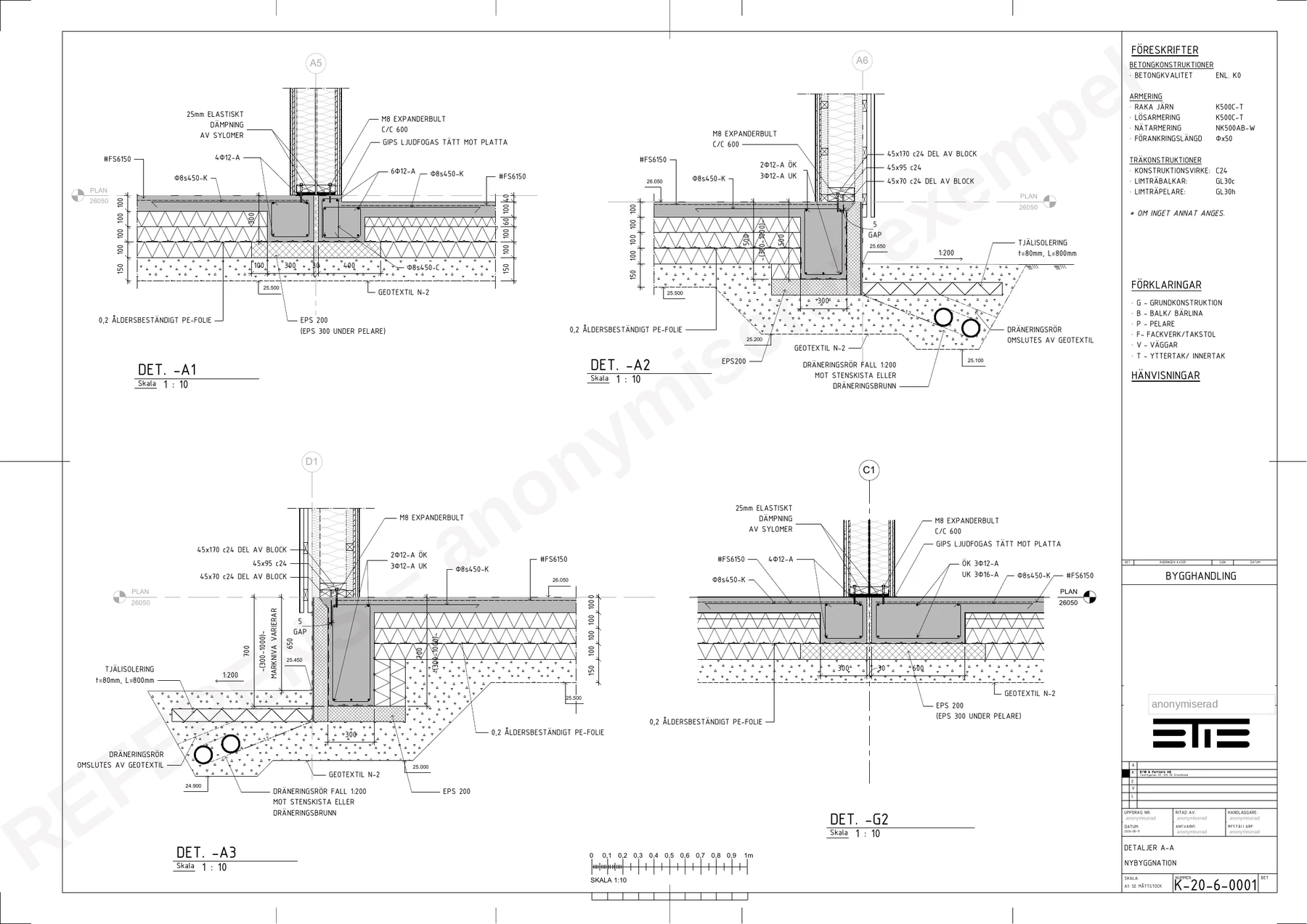

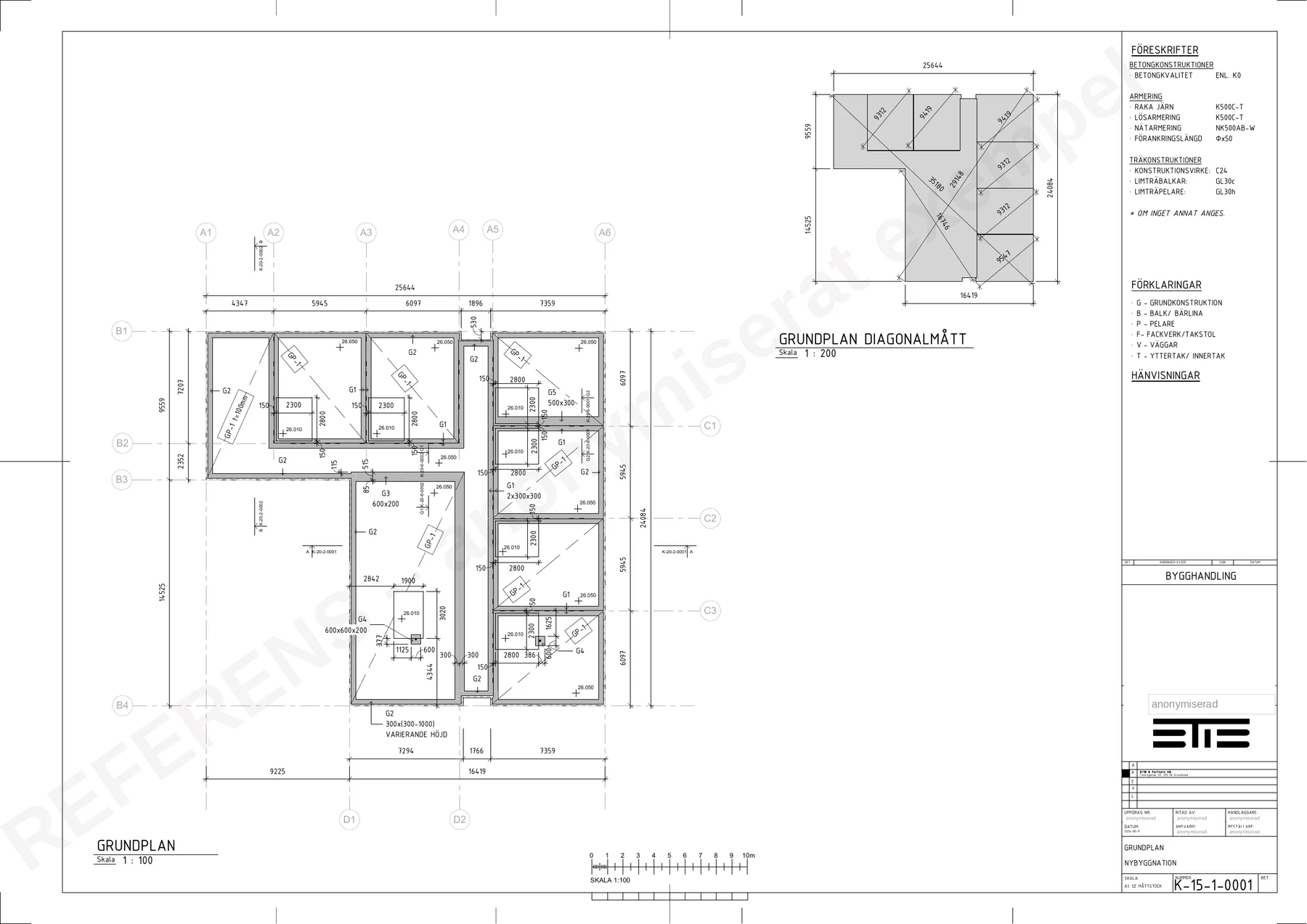

Grundplattan är kantförstyvad och har grundbalkar under de bärande innerväggarna och nedsänkningar under varje våtrum. Där marknivån varierar får kantbalken varierande höjd. Under de lägenhetsskiljande väggarna delas plattan, och väggarna står på elastisk dämpning. Syftet är att bryta stomljud mellan lägenheterna.

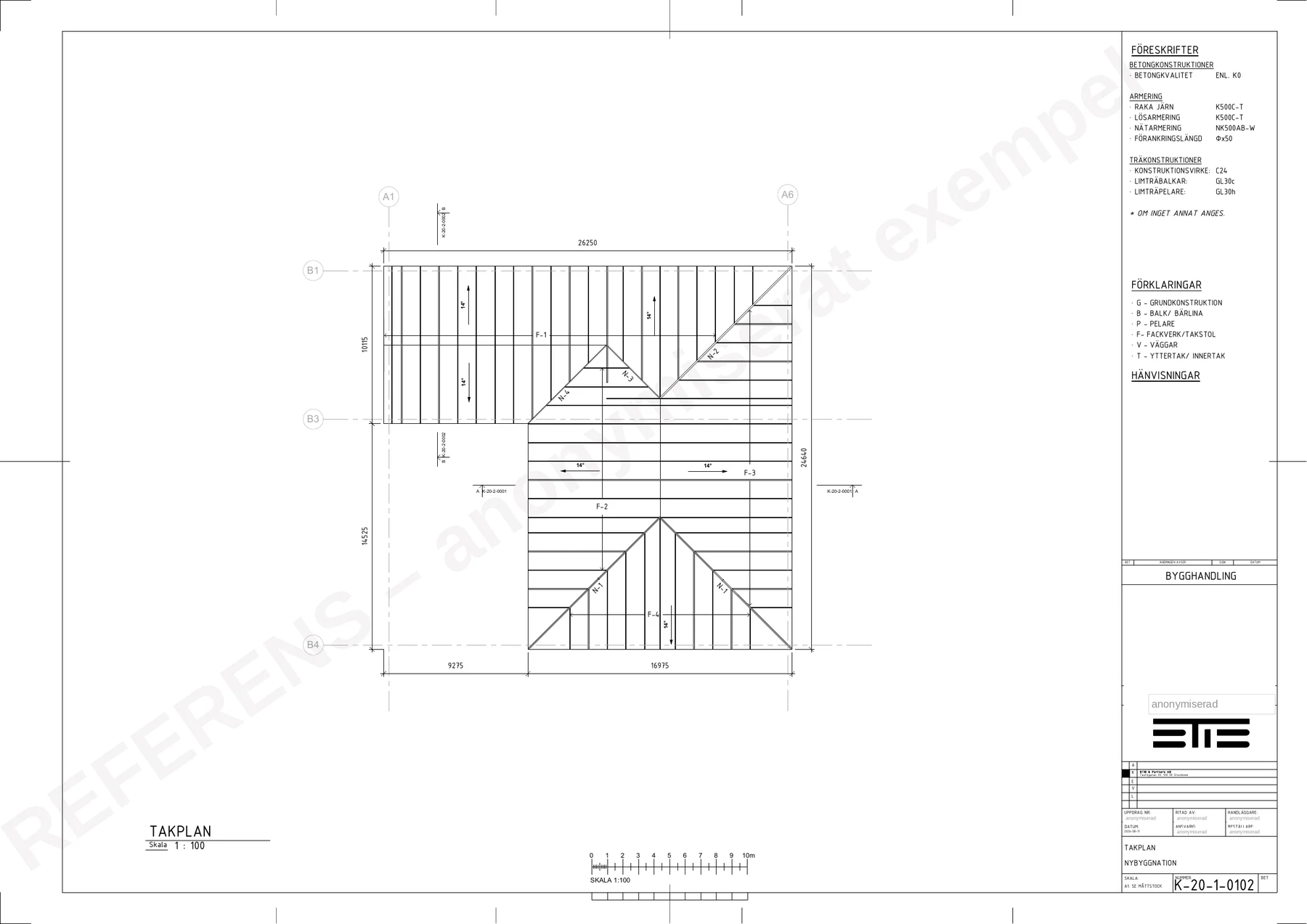

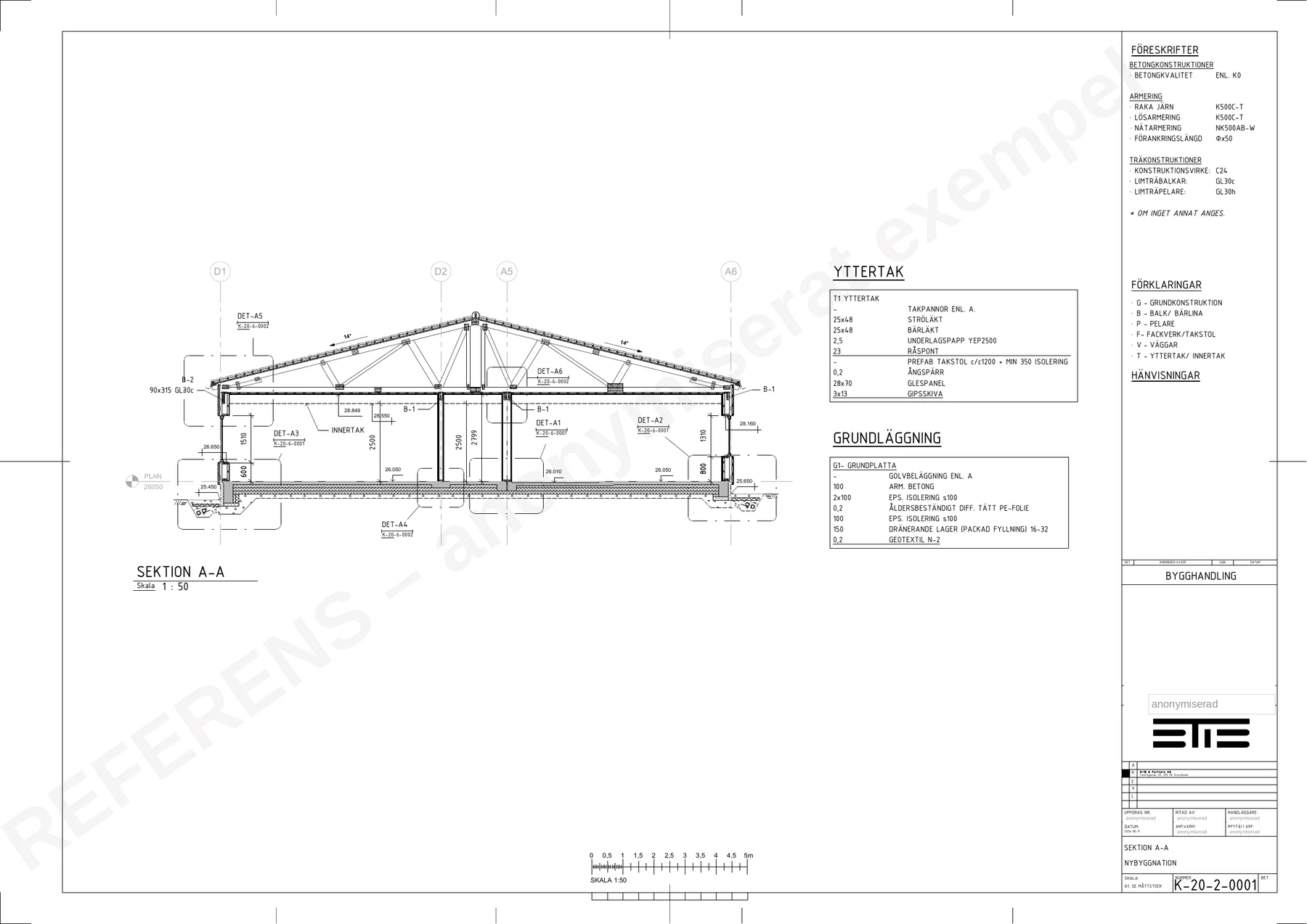

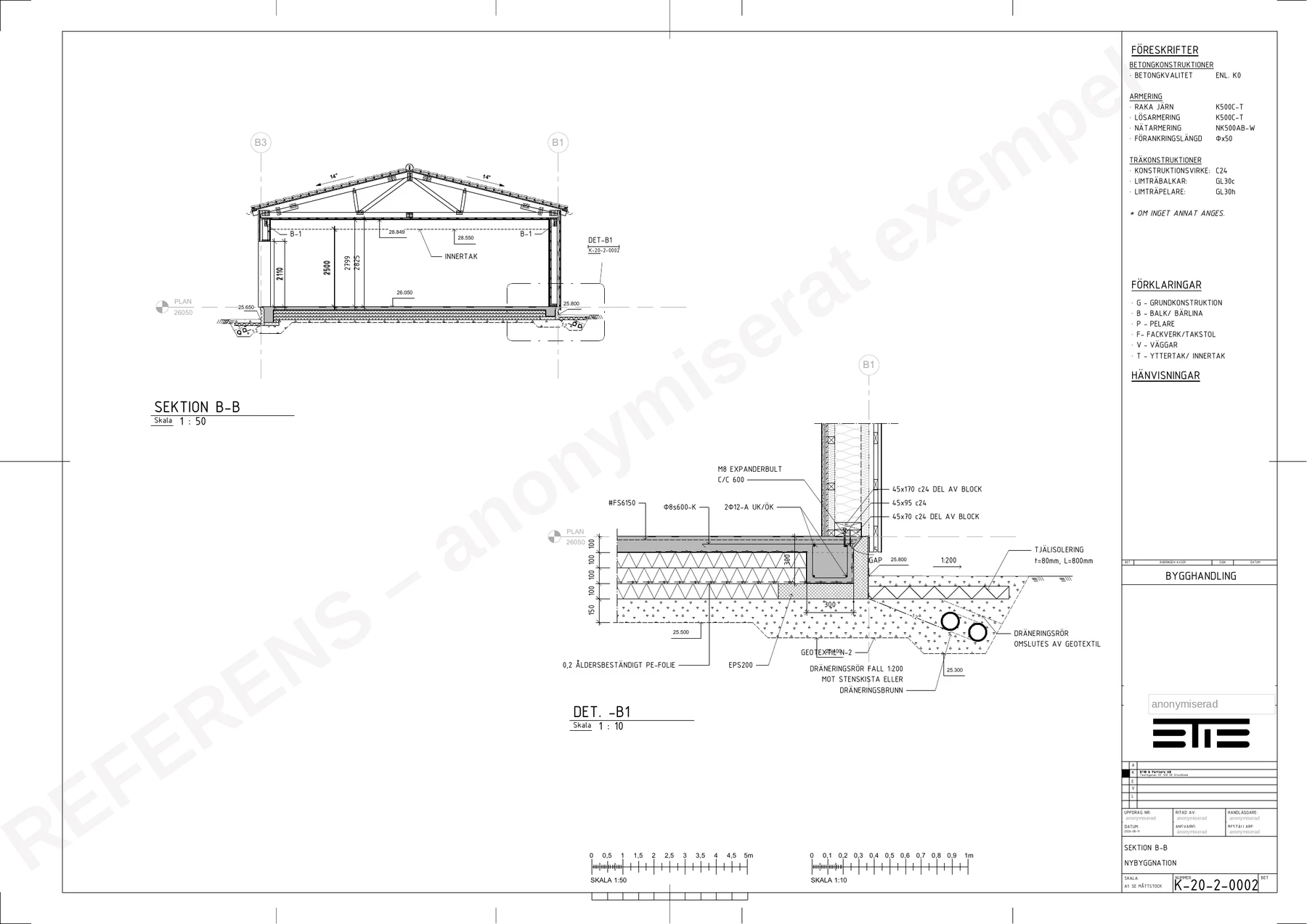

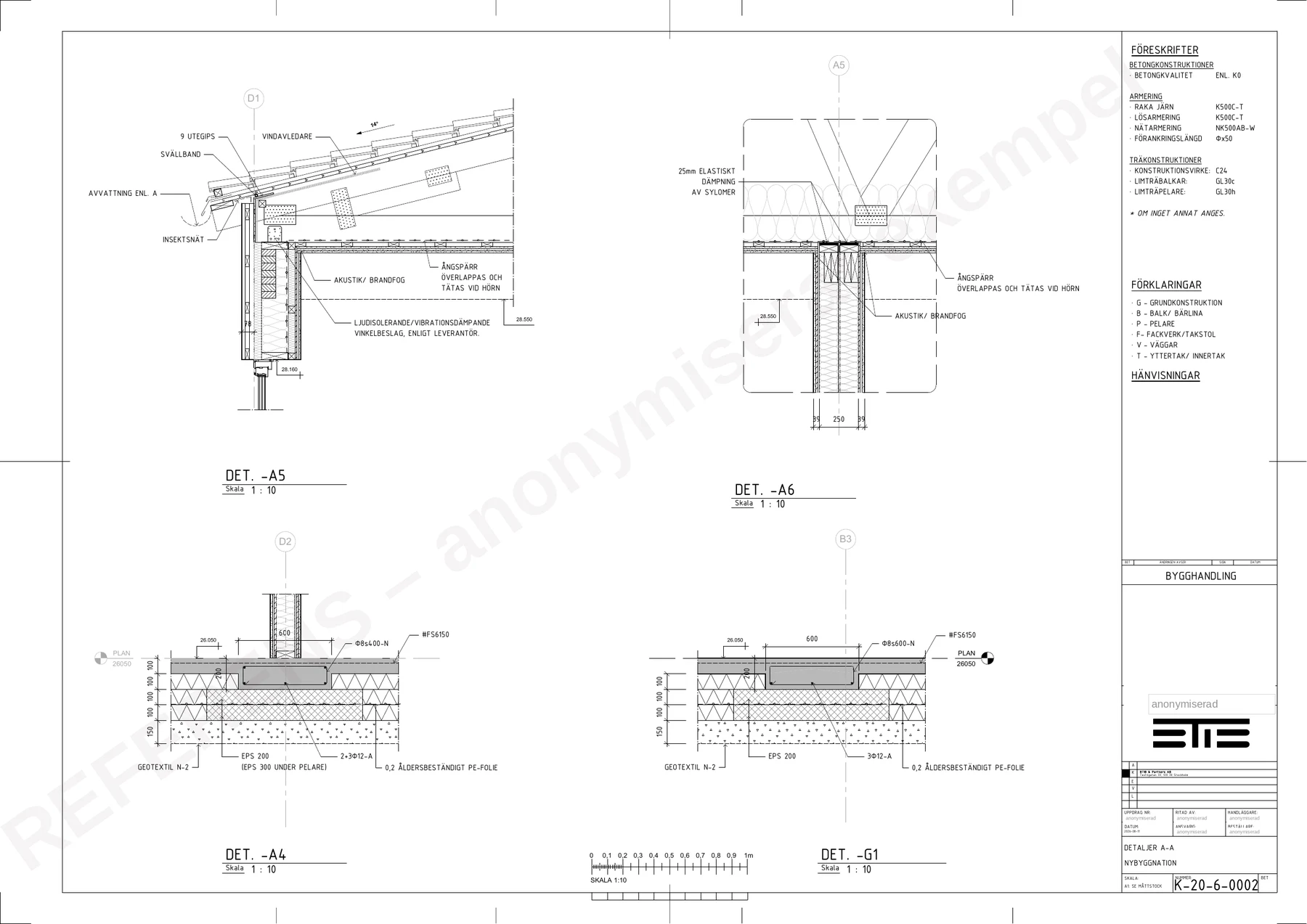

Taket bärs av prefabricerade takstolar och har flera nockar och vinklar. Detaljerna redovisar takfot och väggtopp med ljudisolerande beslag, samt tjälisolering och dränering längs grunden. Handlingen omfattar 8 ritningar och levererades som bygghandling.
