Vindsrenovering i bostadsrättsförening
Bygglov hade beviljats för tre nya takfönster, men bostadsrättsföreningens styrelse behövde ett konstruktivt underlag innan ombyggnaden kunde påbörjas. Innertaket skulle öppnas, väggarna förlängas upp till det sluttande taket och takfönstren placeras mellan befintliga takstolar.

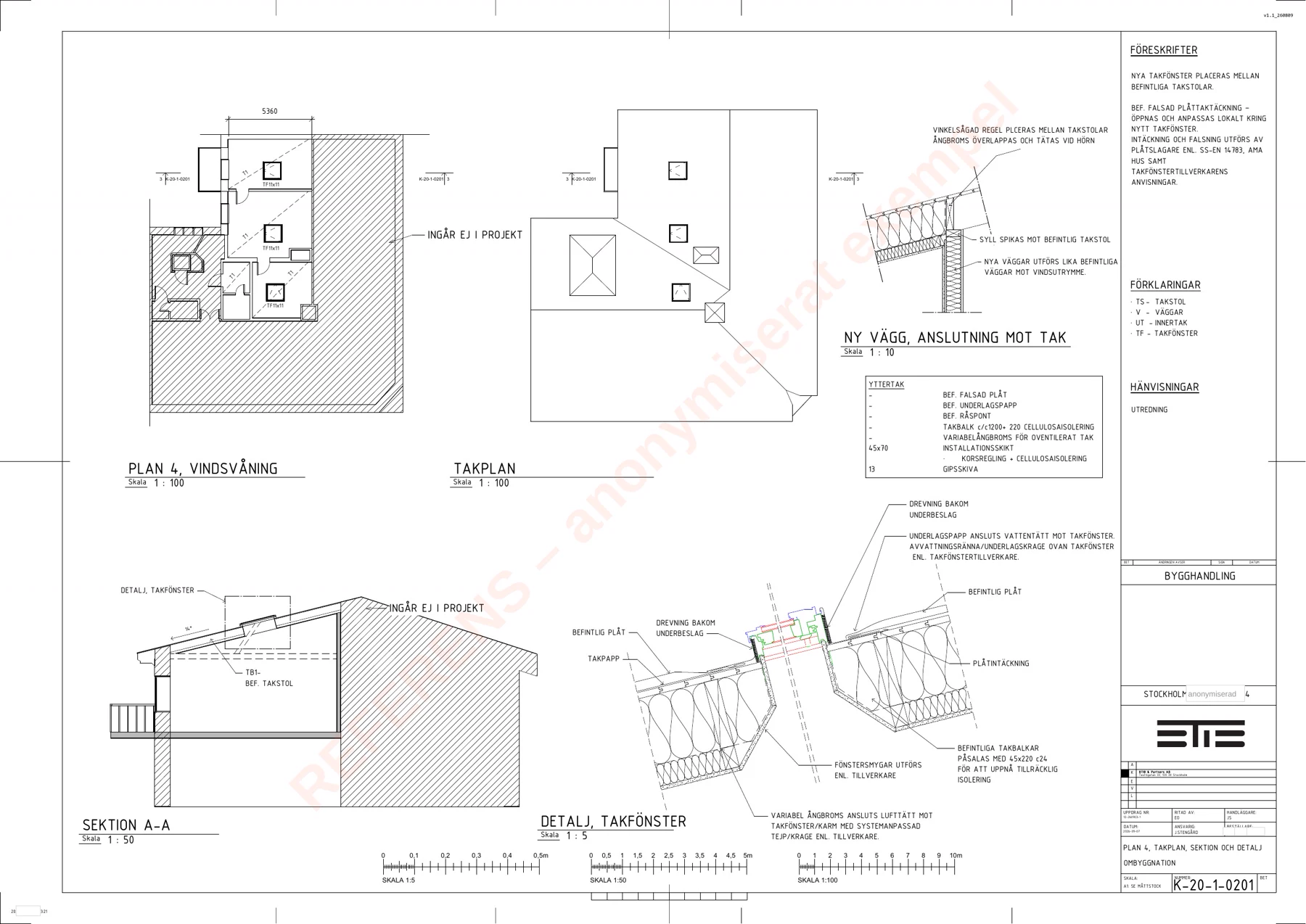

BTIB tog fram en konstruktionsritning som visar placeringen av takfönstren samt principerna för anslutningar mot befintlig takkonstruktion. Underlaget redovisar hur ändringarna kan genomföras utan ingrepp i de befintliga takstolarna.

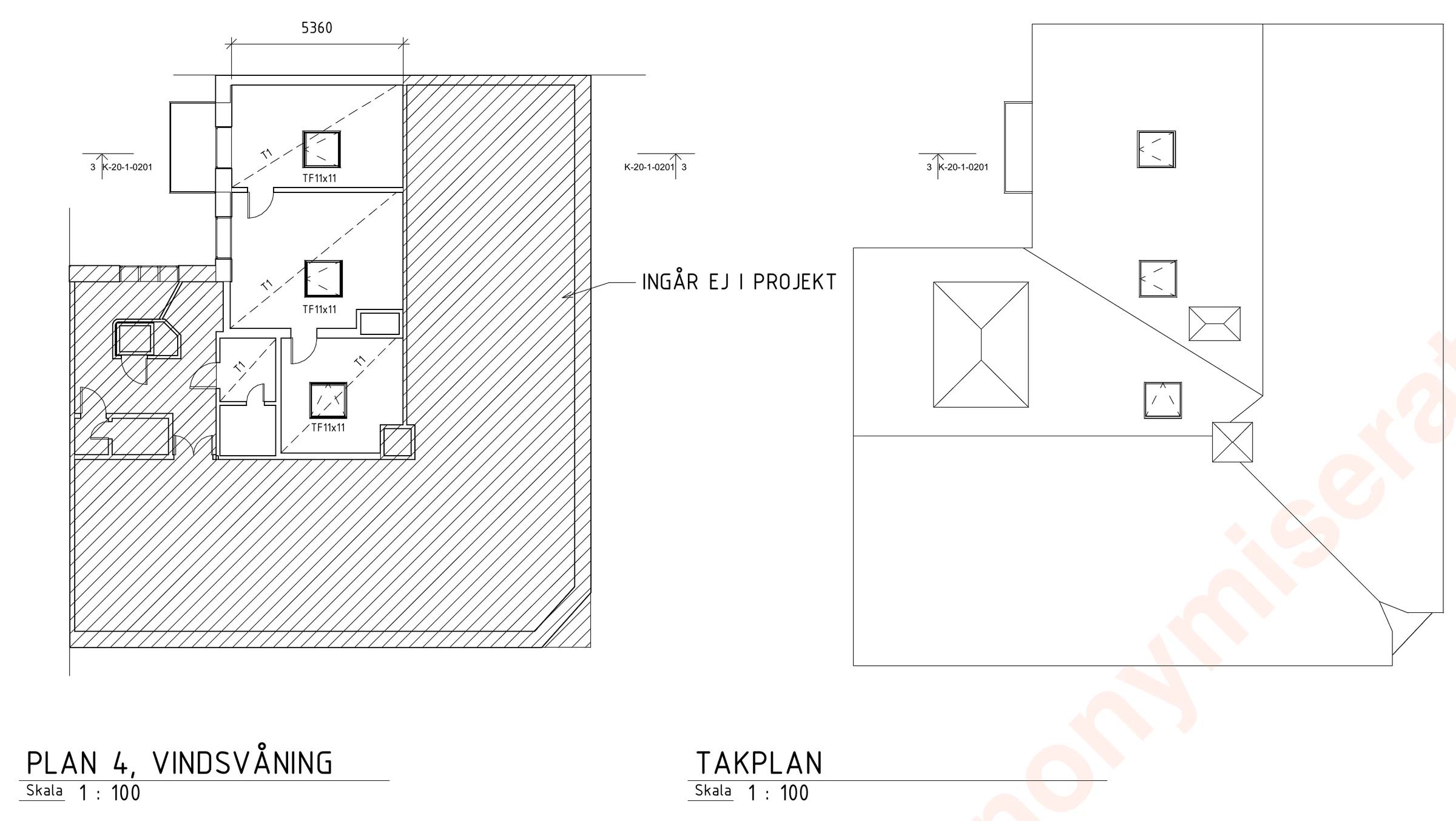

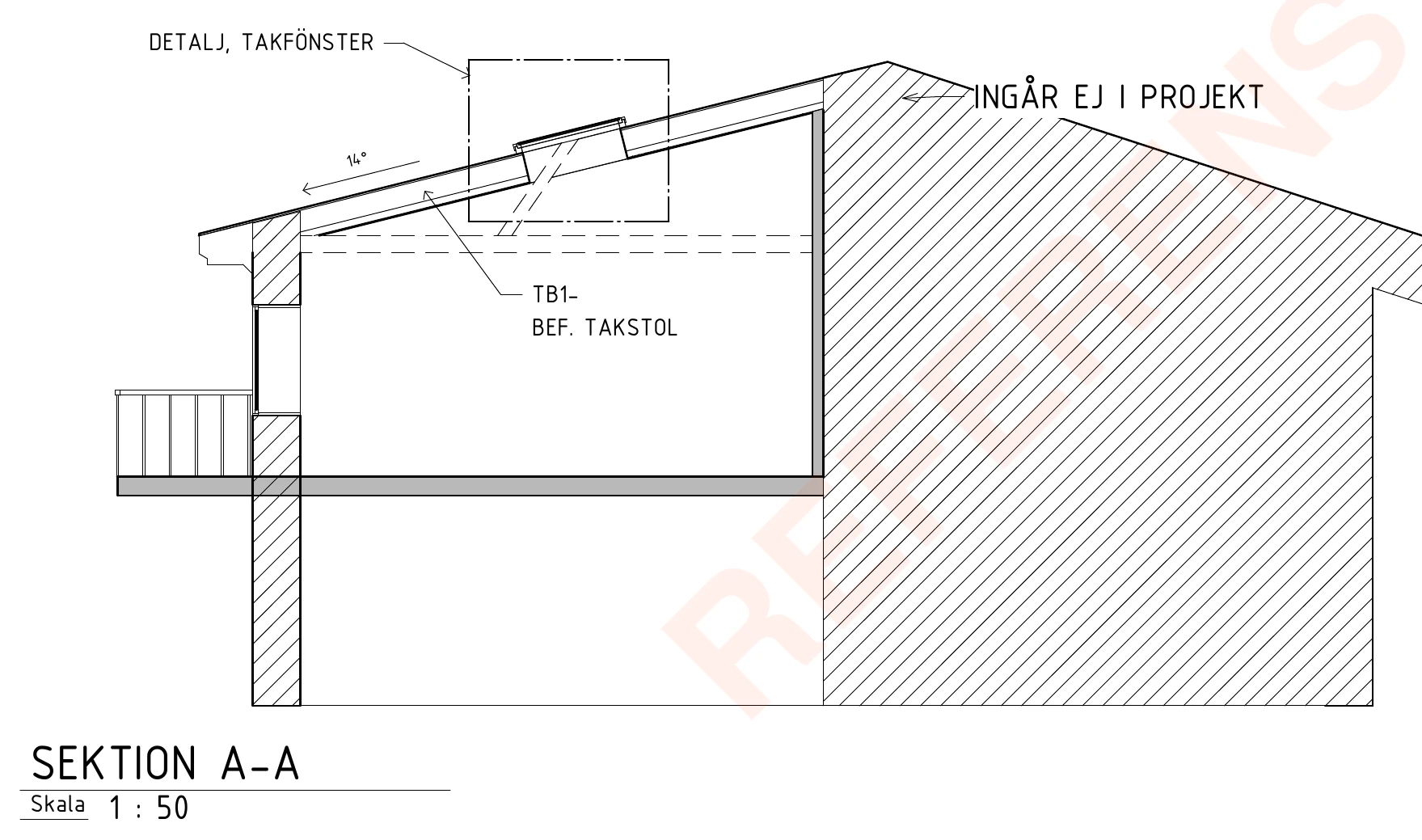

Ritningen innehåller plan, sektioner och detaljer för anslutningar, tätning och lokal anpassning kring takfönstren. Handlingarna gav beställaren och bostadsrättsföreningen ett gemensamt tekniskt underlag inför genomförandet.
Takfönstren placeras mellan de befintliga takstolarna, så takkonstruktionen kan behållas utan att takstolar behöver kapas eller växlas av. För att få plats med tillräcklig isolering påsalas de befintliga takbalkarna med 45x220-reglar. Taket byggs upp som ett oventilerat tak med cellulosaisolering och variabel ångbroms.

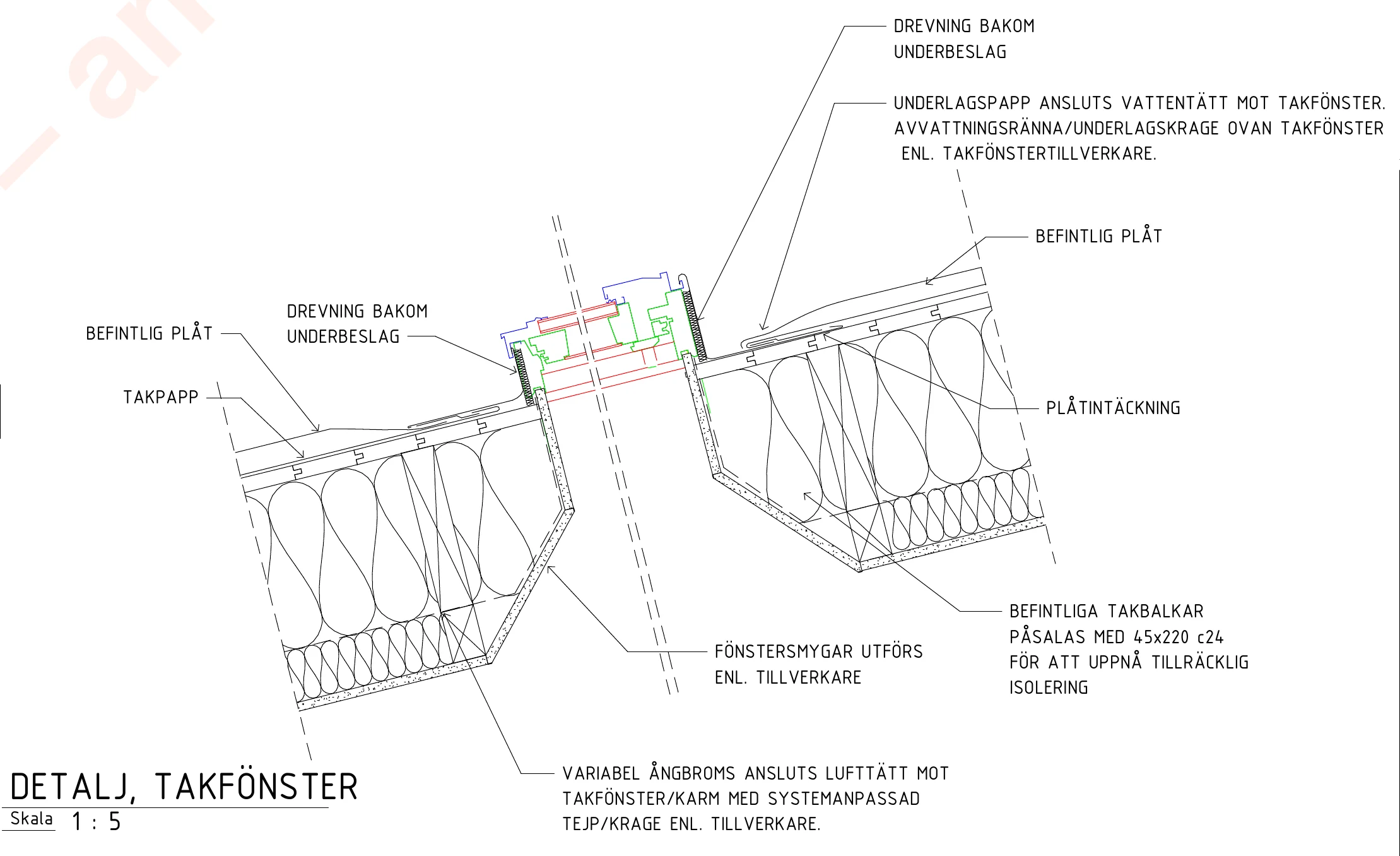

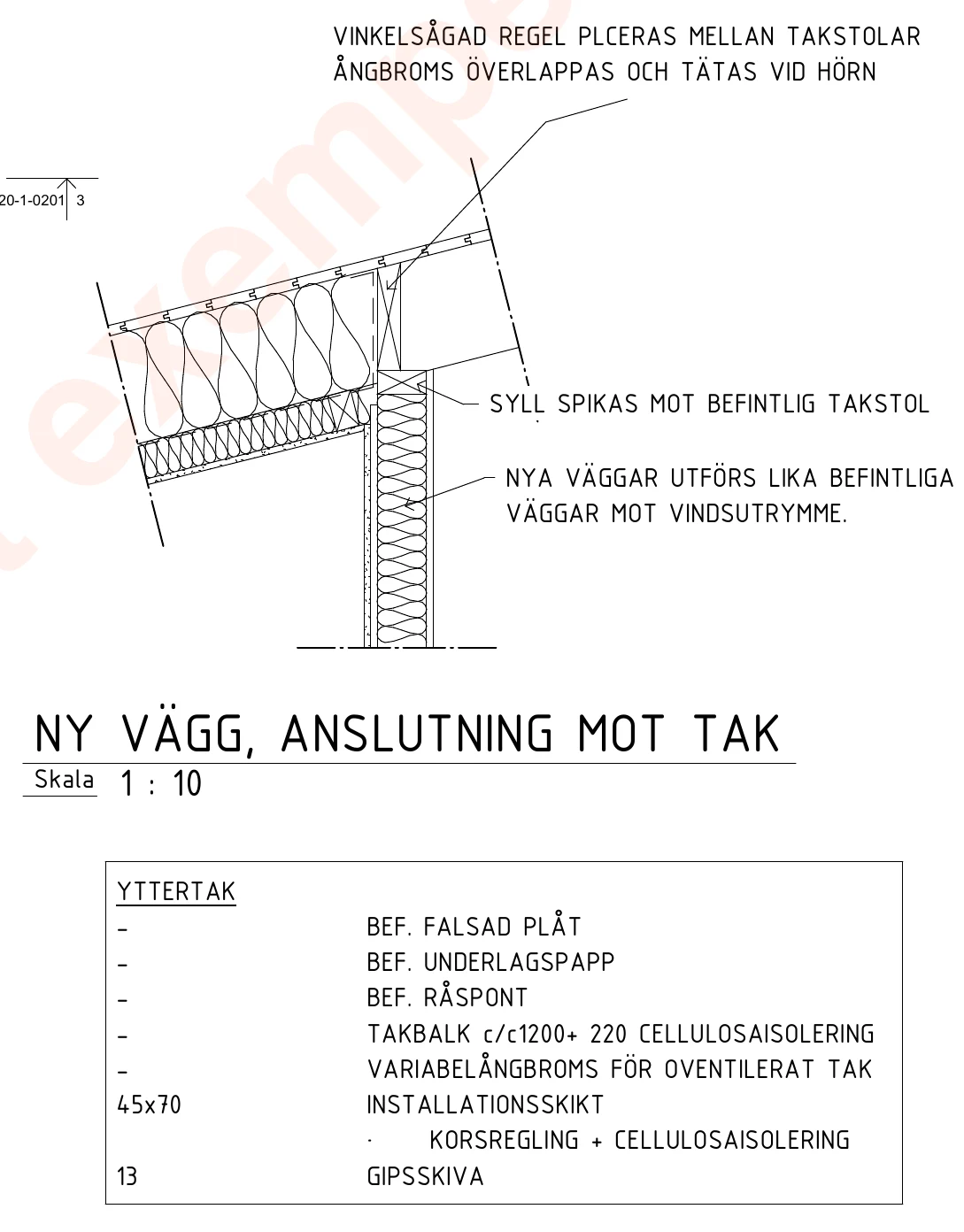

Ritningen redovisar också hur den befintliga falsade plåttäckningen öppnas och anpassas lokalt kring varje takfönster. Den visar hur underlagspapp och ångbroms ansluts tätt mot karmen, och hur de nya väggarna mot vindsutrymmet ansluter mot taket. Handlingen levererades som bygghandling.
