Nybyggnation av LSS-boende
Projektet gällde ett nytt LSS-boende i två plan med stomme i trä och grundläggning med platta på mark. Byggnaden består av flera separata lägenheter. Därför ställdes höga krav på brand- och ljudavskiljning mellan lägenheterna, samtidigt som stommen skulle gå att montera effektivt.

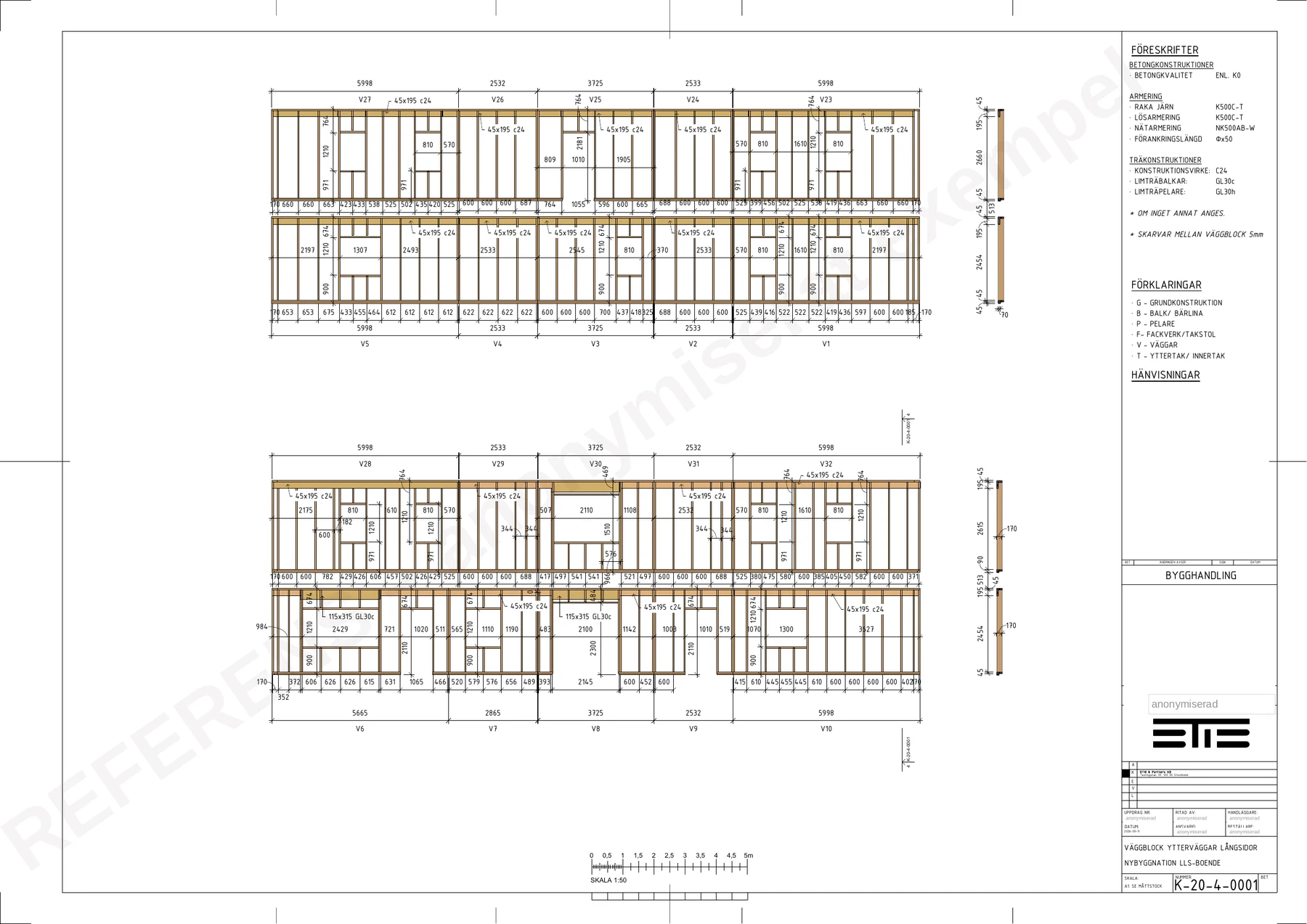

BTIB tog fram en komplett bygghandling för hela byggnaden, från grundplatta och armering till väggar, bjälklag och tak. Stommen projekterades i prefabricerade väggblock. Varje block är måttsatt med öppningar och reglar, så att det kan tillverkas och monteras direkt från ritningarna.
.webp)
.webp)
.webp)
.webp)
.webp)
.webp)

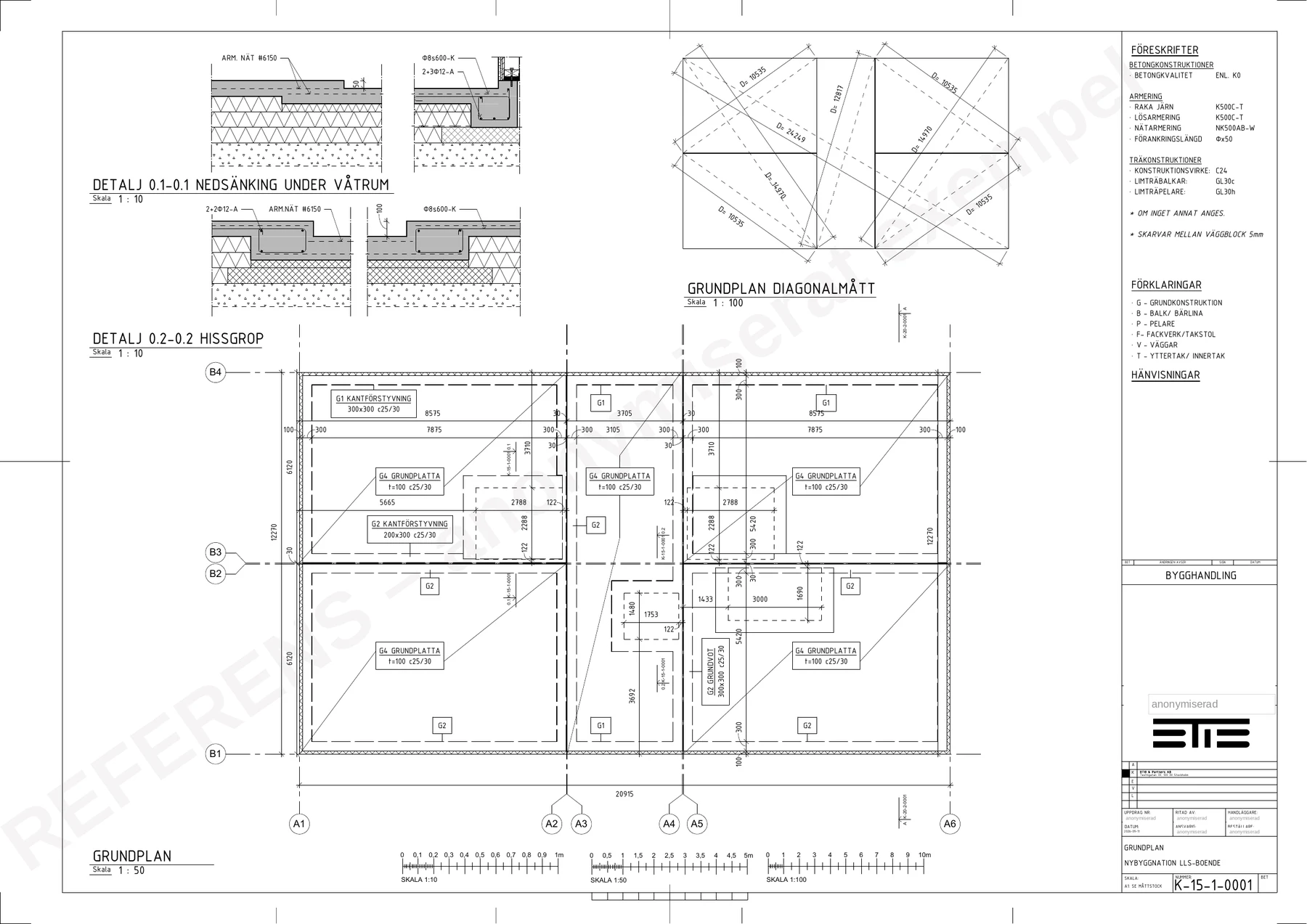

Grundplattan är kantförstyvad och har nedsänkningar under våtrum och en hissgrop. Mellanbjälklaget består av fackverksbalkar, och taket bärs av prefabricerade takstolar. Större öppningar tas upp av limträbalkar, och vid trapphuset används en stålbalk.

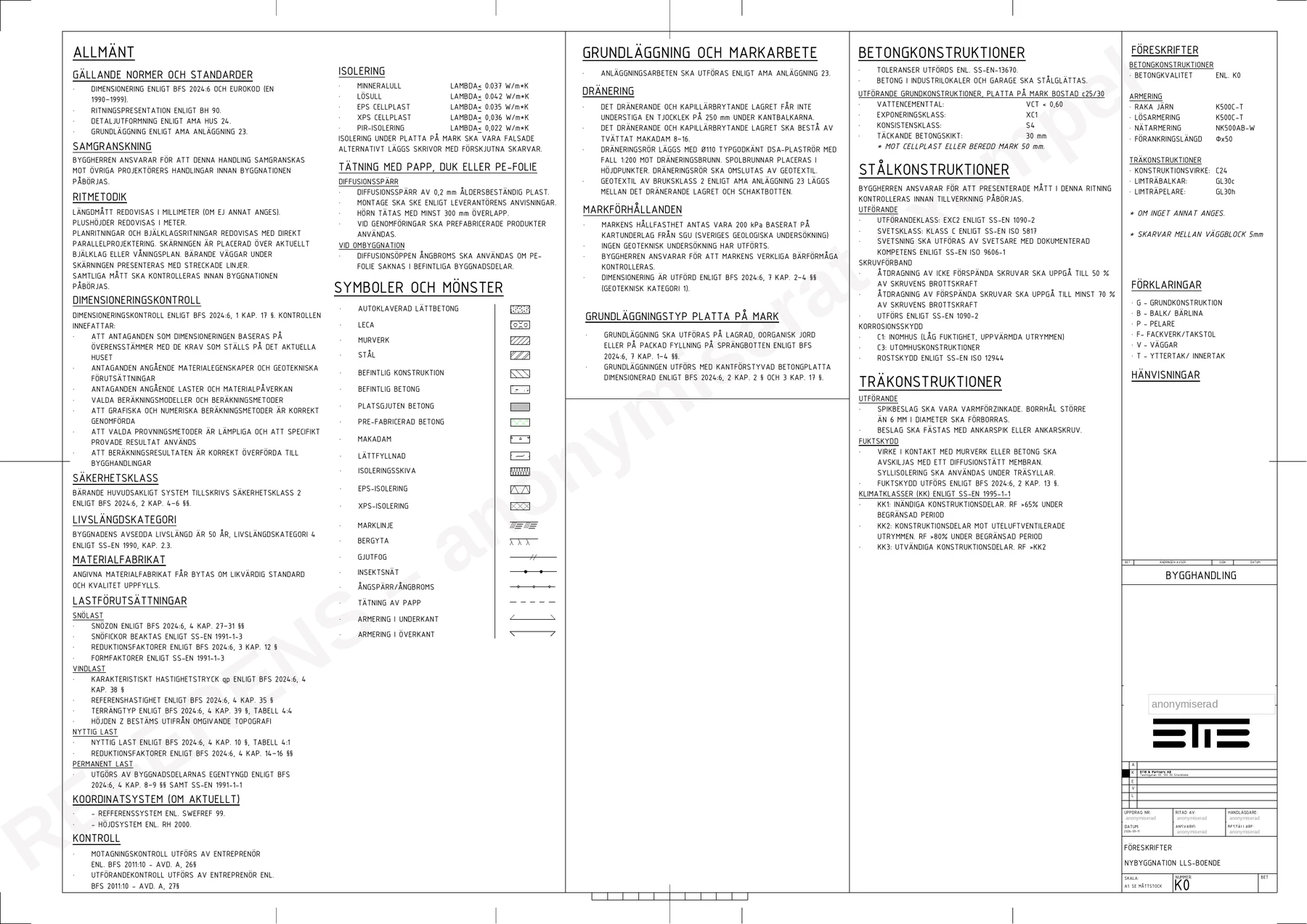

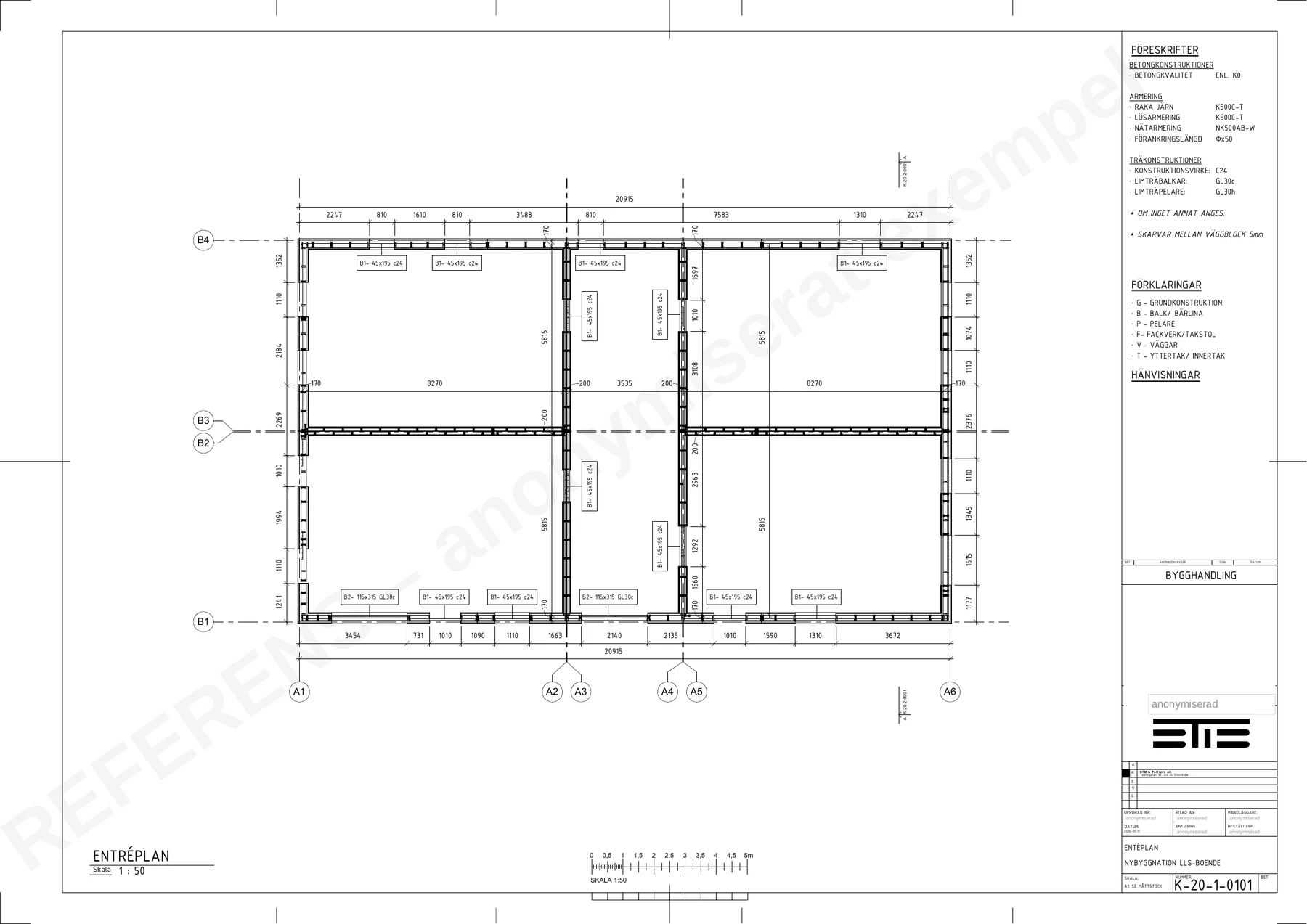

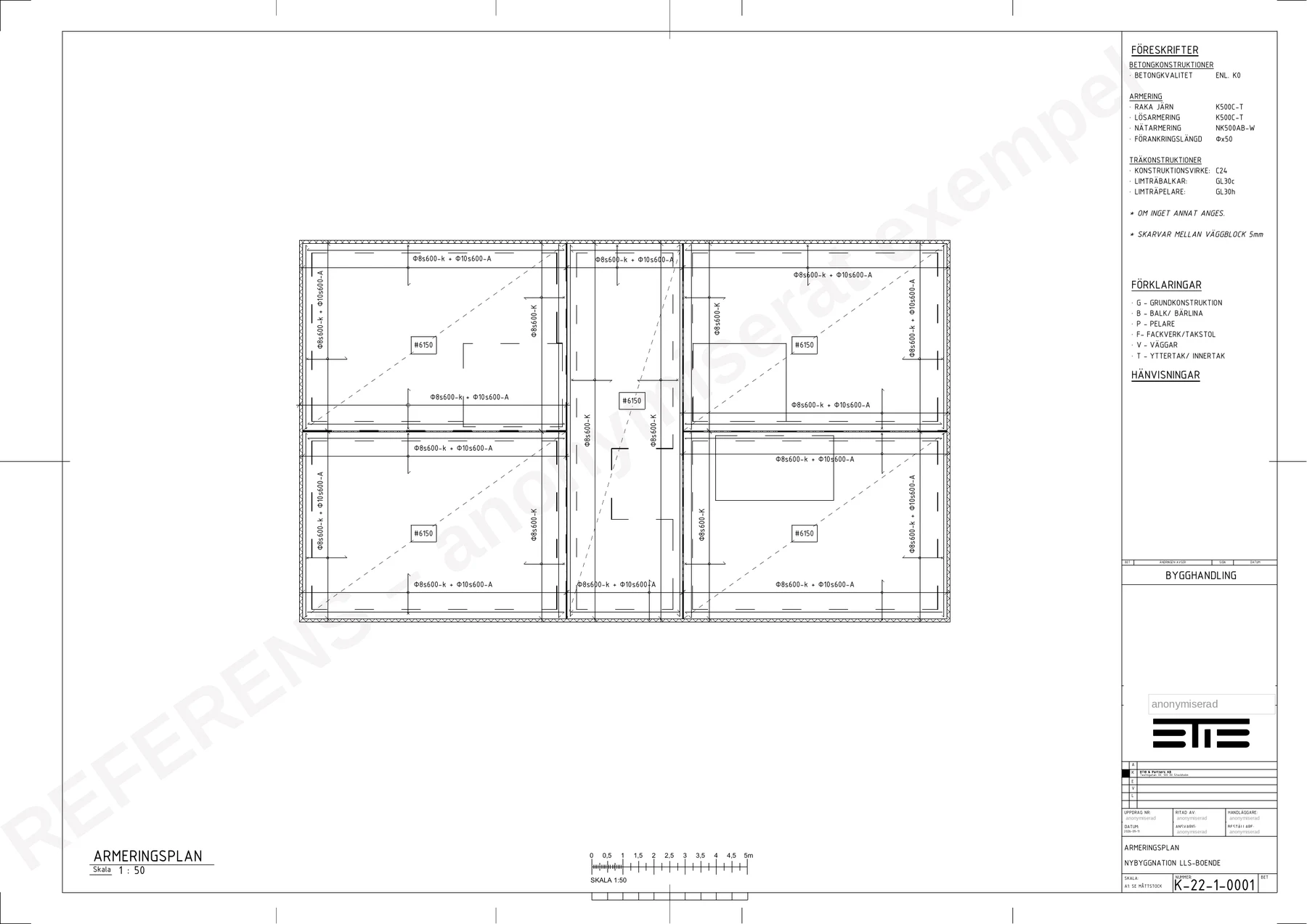

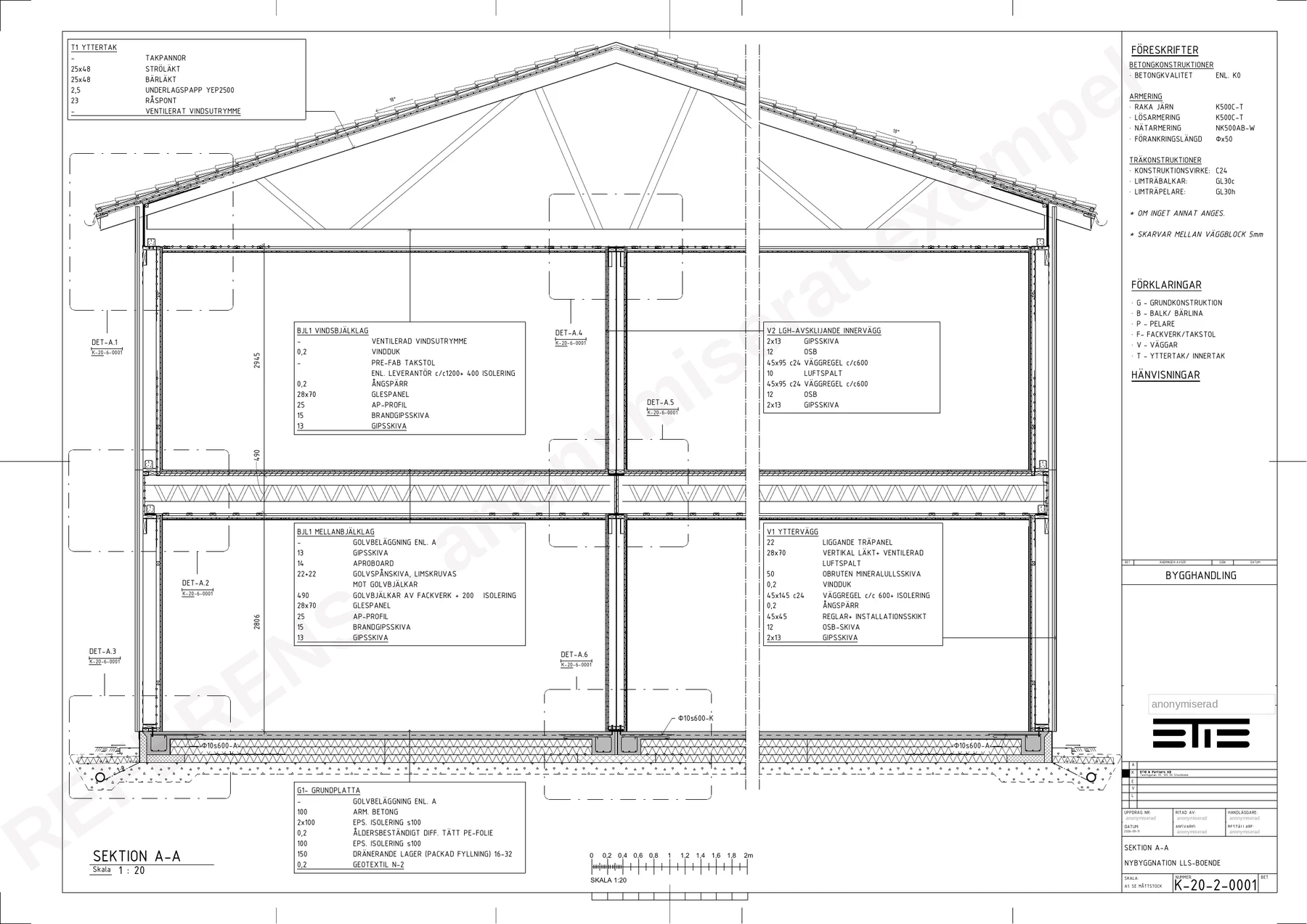

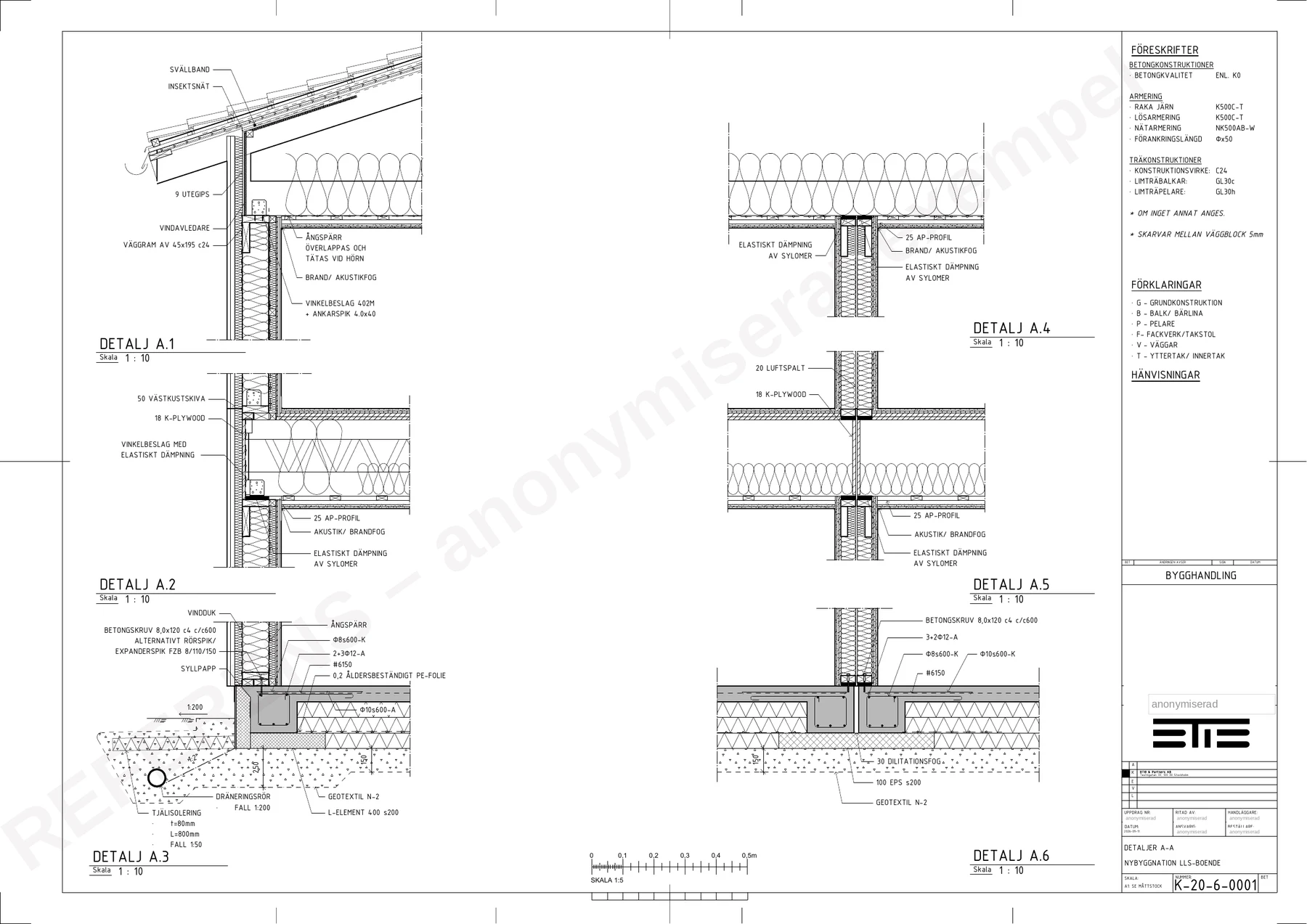

För lägenhetsskiljande konstruktioner redovisar detaljerna dubbla regelväggar med luftspalt, brandgips och brand- och akustikfogar. Vid bjälklagsupplagen används elastisk dämpning som minskar stomljud mellan våningarna. Handlingen omfattar 14 ritningar: föreskrifter, planer, väggblocksritningar, sektion, detaljer och armeringsplan.
